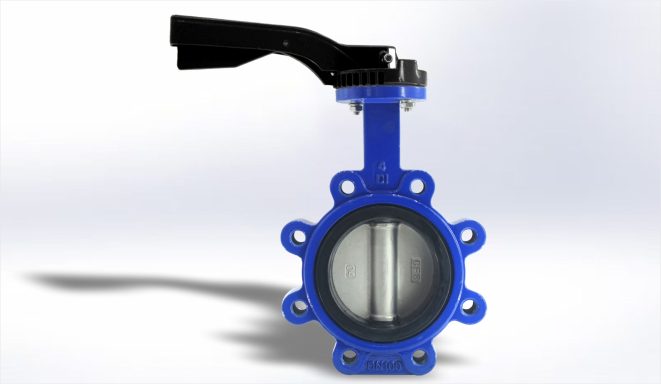

手动凸耳中线蝶阀

产品型号： LTD71X-10/16Q、LTD71X-10K 、LTD71X-150LB
通径： DN50-DN300
公称压力： PN10/PN16/Class 150/10K
适用温度： -20～120℃
适用介质：清水及中性液体、弱酸碱介质、海水、油品等
阀体材质：球墨铸铁
应用领域：市政建设、水处理、给排水、水利工程等

发送邮件在线咨询

1、设计标准

设计和制造标准:	GB/T 12238
结构长度标准:	GB/T 12221
试验标准：	GB/T 13927
上法兰连接标准:	ISO 5211
法兰尺寸标准:	GB/T 17241.6、ASME B16.5、ASME B16.47、
法兰尺寸标准:	ASME B16.1、JIS B2220

2、主要零件材质

阀体材质:	DI
蝶板材质:	DI、CF8、CF8M、CF3、CF3M、1.4529、C594、C598
阀座材质:	EPDM、NBR、Viton、PTFE
阀轴材质:	45、SS416、SS420、SS304

3、产品优点

（1）结构简单、紧凑，90°旋转启闭迅速,使用寿命长，侧法兰能够满足PN10、PN16、150LB、10K法兰；
（2）所有产品出厂压力试验：所有超际产品，均可提供出厂试压报告；
（3）高性能阀座橡胶：阀座橡胶含胶率50%，开关寿命3万次以上；
（4）轴向密封：阀轴由4道无油轴承支撑，O型圈和油封双重密封结构设计，扭矩小，密封可靠；
（5）表面涂层：采用环氧树脂粉末喷涂，附着力强，耐候性好，户内户外均可使用。
（6）圆润球铁手柄：手柄材质采用球墨铸铁，相较于冲压手柄强度更好，耐腐蚀更强，更耐用。半圆形握把儿结构设计，无棱角，手感好。

4、产品参数

DN		A	D1	L1	L2	L3	B	PN16		PN10		150LB		φD3	φD4	n1-φd	L
								D1	n-M	D1	n-M	D1	n-M
2″	DN50	42	73.3	54	161	25	9	125	4-M16	125	4-M16	120.7	4-5/8″	65	50	4-8	249
2.5″	DN65	44	86	62	175	25	9	145	4-M16	145	4-M16	139.7	4-5/8″	65	50	4-8	249
3″	DN80	45	100.9	82	181	25	9	160	8-M16	160	8-M16	152.4	4-5/8″	65	50	4-8	249
4″	DN100	51.5	132	99	200	28	11	180	8-M16	180	8-M16	190.5	8-5/8″	90	70	4-10	283
5″	DN125	54	156	114	213	28	14	210	8-M16	210	8-M16	215.9	8-3/4″	90	70	4-10	283
6″	DN150	55	185	129	236	28	14	240	8-M20	240	8-M20	241.3	8-3/4″	90	70	4-10	283
8″	DN200	59	235	150	260	33	17	295	12-M20	295	8-M20	298.5	8-3/4″	125	102	4-12	390
10″	DN250	66	289	186	292	33	22	355	12-M24	350	12-M20	362	12-7/8″	125	102	4-12	390
12″	DN300	76	341	218	337	33	22	410	12-M24	400	12-M20	431.8	12-7/8″	125	102	4-12	540
